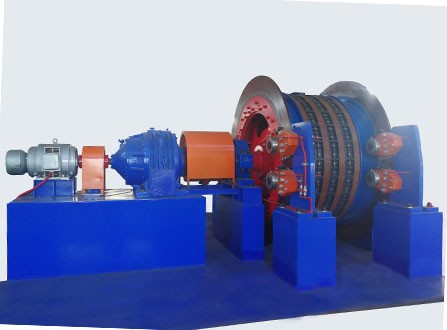

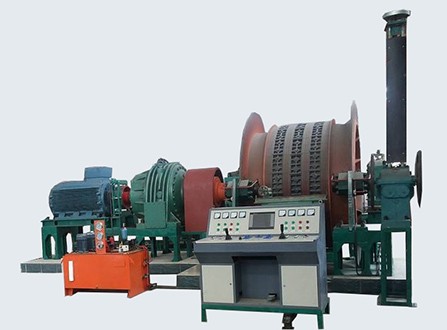

El winche de izaje de fricción es un tipo de maquinaria y equipo de mina que se utiliza para levantar minerales, personal y materiales. Es adecuado para eje vertical y eje inclinado en minas de carbón, metales no ferrosos, no metales, industria química, etc. Está compuesto por reductor, dispositivo de rueda principal, motor, etc.
La altura del polipasto de bobinado de un solo cable está limitada por el volumen del rodillo, y la capacidad de elevación está limitada por la resistencia del cable de acero simple. Para la mina con pozo profundo y gran rendimiento, el polipasto de bobinado de un solo cable ya no puede satisfacer las necesidades, por lo que el winche de izaje de fricción se ha utilizado ampliamente.

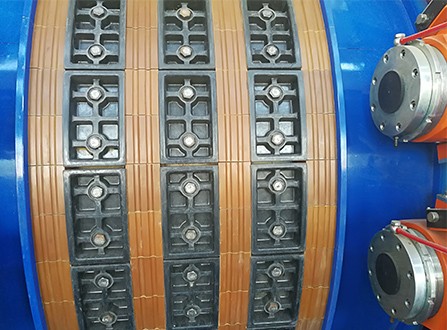

El el winche de izaje de fricción es un principio de transmisión de fricción de cuerpo flexible, cable de acero en el tambor de fricción, el uso de la fricción entre el cable de acero y el revestimiento para levantar o bajar el peso y el personal.
El winche de izaje de fricción, según disposición en tipo torre y tipo piso.
| JKMD Winche de Izaje de Fricción | |||||||||||
| No. | Modelo | Diámetro de la Polea | Cantidad de Cable de Acero | Coeficiente de Fricción | Diferencia Máxima de Tensión Estática del Cable de Acero | Tensión Estática Máxima del Cable de Acero | Diámetro Máximo del Cable de Acero | Intervalo de Cable de Acero |
Velocidad de Elevación Máxima |
Diámetro de la Polea | Ángulo de Elevación del Cable de Acero |
| Con reductor | |||||||||||
| M | KN | KN | mm | mm | m/s | m | ° | ||||
| 1 | JKMD-1.6*4P | 1.6 | 4 | 1.25 | 30 | 105 | 16 | 250 | 8 | 1.6 | ≥40° To ＜90° |
| 2 | JKMD-1.85*4P | 1.85 | 45 | 155 | 20 | 10 | 1.85 | ||||
| 3 | JKMD-2*4P | 2 | 55 | 180 | 22 | 2 | |||||
| 4 | JKMD-2.25*4P | 2.25 | 65 | 215 | 24 | 2.25 | |||||
| 5 | JKMD-2.6*4P | 2.6 | 90 | 300 | 28 | 300 | 15 | 2.6 | |||
| 6 | JKMD-2.8*4P | 2.8 | 100 | 335 | 30 | 2.8 | |||||
| 7 | JKMD-3*4P | 3 | 140 | 450 | 32 | 3 | |||||
| 8 | JKMD-3.25*4P | 3.25 | 160 | 520 | 36 | 3.25 | |||||
| 9 | JKMD-3.5*4P | 3.5 | 180 | 570 | 38 | 3.5 | |||||
| 10 | JKMD-4*4P | 4 | 270 | 770 | 44 | 350 | 4 | ||||
| 11 | JKMD-4.5*4P | 4.5 | 340 | 980 | 50 | 4.5 | |||||
| 12 | JKMD-5*4P | 5 | 400 | 1250 | 54 | 5 | |||||
| 13 | JKMD-5.5*4P | 5.5 | 450 | 1450 | 60 | 5.5 | |||||
| 14 | JKMD-5.7*4P | 5.7 | 470 | 1550 | 62 | 5.7 | |||||
| 15 | JKMD-6*4P | 6 | 500 | 1650 | 64 | 6 | |||||
| Nota: Otro diseño no estándar, póngase en contacto con nosotros libremente. | |||||||||||
El winche de izaje de fricción se utiliza principalmente para eje vertical, eje inclinado para levantar personas, materiales y equipos en minas de carbón, minas metálicas y minas no metálicas.
